Stencil (pochoir)

Un pochoir SMD est un outil de haute précision utilisé pour l’application de pâte à braser ou d’adhésif sur les cartes de circuits imprimés (PCB) destinées à recevoir des composants montés en surface (ou Surface Mounted Devices en anglais).

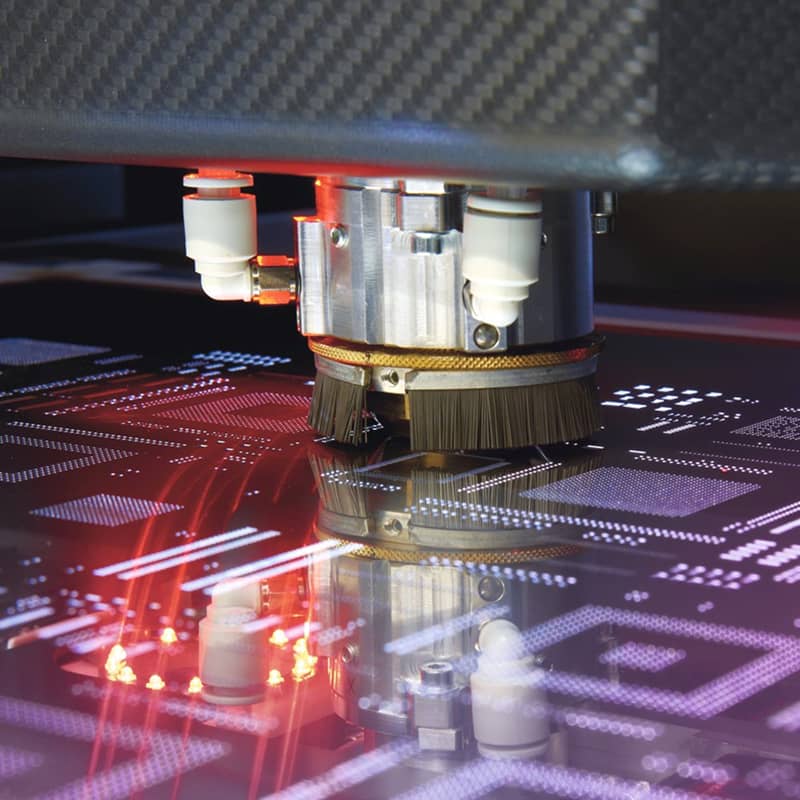

Généralement fabriqué à partir d’un film métallique — en acier inoxydable, en nickel, ou dans d’autres matériaux techniques — le pochoir SMD est découpé au laser pour créer des ouvertures (ou trous) très précis. Ces ouvertures permettent de déposer la pâte uniquement sur les zones ciblées de la carte, appelées pastilles, qui correspondent aux points de connexion des composants.

Les ouvertures du pochoir reproduisent fidèlement l’agencement des zones de connexion sur la carte, assurant un positionnement et un dosage optimal de la pâte, pour garantir une soudure fiable des composants SMD.

Les principales caractéristiques de conception d’un pochoir de pâte à souder efficace sont les suivants :

1. Epaisseur du pochoir
2. Conception d’ouverture
3. Matériau du pochoir
4. Alignement du pochoir
